Especificaciones del sistema

Nombre del producto

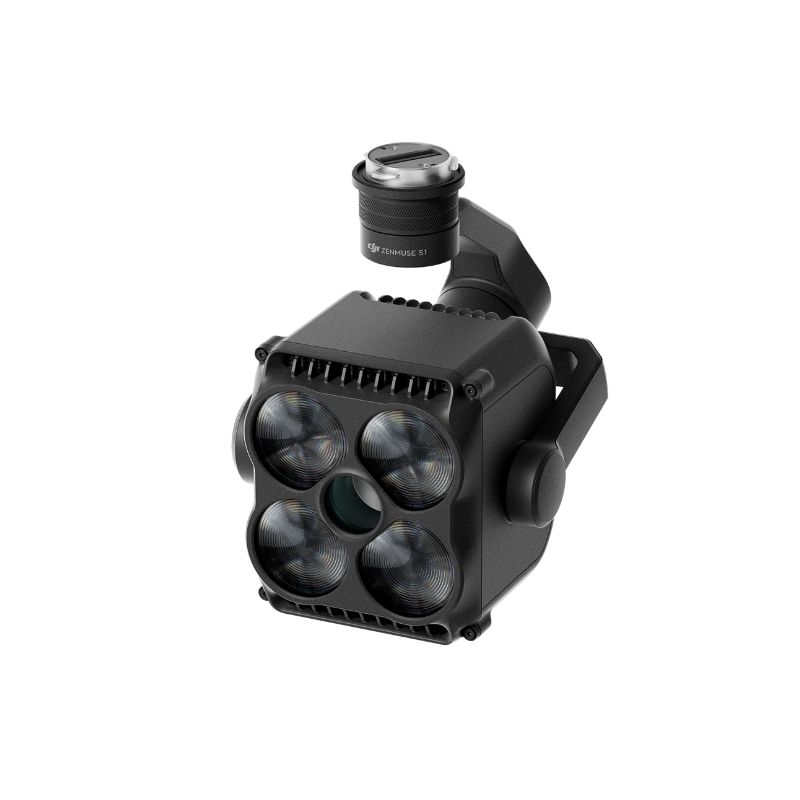

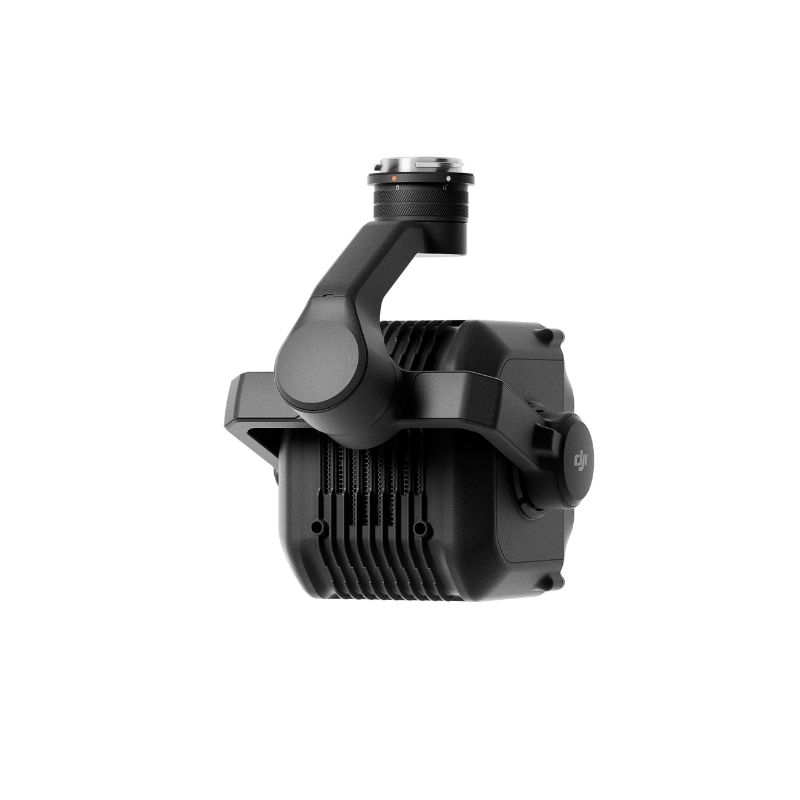

Zenmuse S1

Peso

760 ± 10 g

Dimensiones

125×152×171 mm (L×A×H)

Potencia nominal

120 W (Matrice 400)
68 W (Matrice 300 RTK/Matrice 350 RTK)

Aeronaves compatibles

Matrice 400
Matrice 350 RTK
Matrice 300 RTK (requiere DJI RC Plus)

Clase de seguridad ocular

IEC 62471: Grupo de riesgo 1

Temperatura de la cáscara

<50° C (122° F, carcasa de plástico)

^{Medido en un entorno de laboratorio a una temperatura ambiente de 25° C (77° F) con el Zenmuse S1 instalado en la aeronave.}

Clasificación de protección contra la entrada de agua y polvo

En condiciones de laboratorio controladas, puede alcanzar un grado de protección IP54

^{según la norma IEC60529. Este grado de protección no es permanente y puede disminuir debido al desgaste del producto.}

Ambiente

Temperatura de funcionamiento

-20° a 40° C (-4° a 104° F)

Temperatura de almacenamiento

-20° a 60° C (-4° a 140° F)

Gimbal

Sistema de estabilización

3 ejes (inclinación, balanceo, giro)

Rango de vibración angular

Vuelo estacionario: ±0,01°
Vuelo: ±0,02°

Montaje

DJI SKYPORT desmontable

Gama mecánica

Inclinación: -129° a +73°
Balanceo: ±55,8°
Giro: ±327°

^{Límite estructural, rango no controlable.}

Rango controlable

Inclinación: -120° a +60°
Giro: ±320°

Modo de funcionamiento

Seguir / Gratis / Re-centrar

Iluminancia

Iluminancia central máxima

40 lux a 100 m (Matrice 400, modo Ambos encendidos)
35 lux a 100 m (Matrice 300 RTK/Matrice 350 RTK, modo Ambos encendidos)

^{Medido en un entorno de laboratorio a una temperatura ambiente de 25 °C (77 °F) con el Zenmuse S1 instalado en la aeronave.}

Iluminancia central de luz baja

20 lux a 100 m (Matrice 400, modo de haz bajo)
13 lux a 100 m (Matrice 300 RTK/Matrice 350 RTK, modo de haz bajo)

^{Medido en un entorno de laboratorio a una temperatura ambiente de 25 °C (77 °F) con el Zenmuse S1 instalado en la aeronave.}

Iluminancia central de luz alta

20 lux a 100 m (Matrice 400, modo de haz bajo)
13 lux a 100 m (Matrice 300 RTK/Matrice 350 RTK, modo de haz bajo)

^{Medido en un entorno de laboratorio a una temperatura ambiente de 25 °C (77 °F) con el Zenmuse S1 instalado en la aeronave.}

Iluminancia central de luz alta

30 lux a 100 m (modo de luz alta).

^{Medido en un entorno de laboratorio a una temperatura ambiente de 25 °C (77 °F) con el Zenmuse S1 instalado en la aeronave.}

Ángulo de iluminación efectivo

15±1° (10% de iluminancia relativa, modo de luz baja y modo de luces encendidas)
4±0,5° (10% de iluminancia relativa, modo de luz alta)

Temperatura de color típica

Valor típico de 6500 K (modo de luz baja).
Valor típico de 7500 K (modo de luz alta).

^{Medido en laboratorio a una temperatura ambiente de 25 °C (77 °F) con una esfera integradora. Los resultados reales pueden variar ligeramente debido a las diferentes condiciones experimentales, y el efecto final dependerá del uso real.}

Modo de atenuación

Atenuación analógica

Distancia de iluminación efectiva

500 m (Modo de encendido combinado).

^{Medido en un entorno de laboratorio a una temperatura ambiente de 25 °C (77 °F). Las condiciones reales pueden variar ligeramente debido a la humedad ambiental, las condiciones climáticas y otros factores. El efecto final está sujeto al uso real.}

Características básicas

Control de iluminación

Encendido/apagado de la luz, ajuste de brillo

Modo estroboscópico

Estroboscópico de 5 Hz

Modo de iluminación

Modo de luz baja, modo de luz alta, modo de ambas luces encendidas

Botones del control remoto

Se puede configurar para encender/apagar la luz, ajustar el brillo o cambiar el modo de iluminación.

Sincronización del cardán

Admite el control sincronizado con otras cargas útiles equipadas con cardán.

Características especiales

Protección ocular

Limita automáticamente el brillo al 40% cuando no está en vuelo.

Protección de la carga útil

Protección contra sobrecalentamiento de LED y LEP, protección contra sobrecorriente y protección de alimentación para evitar daños.

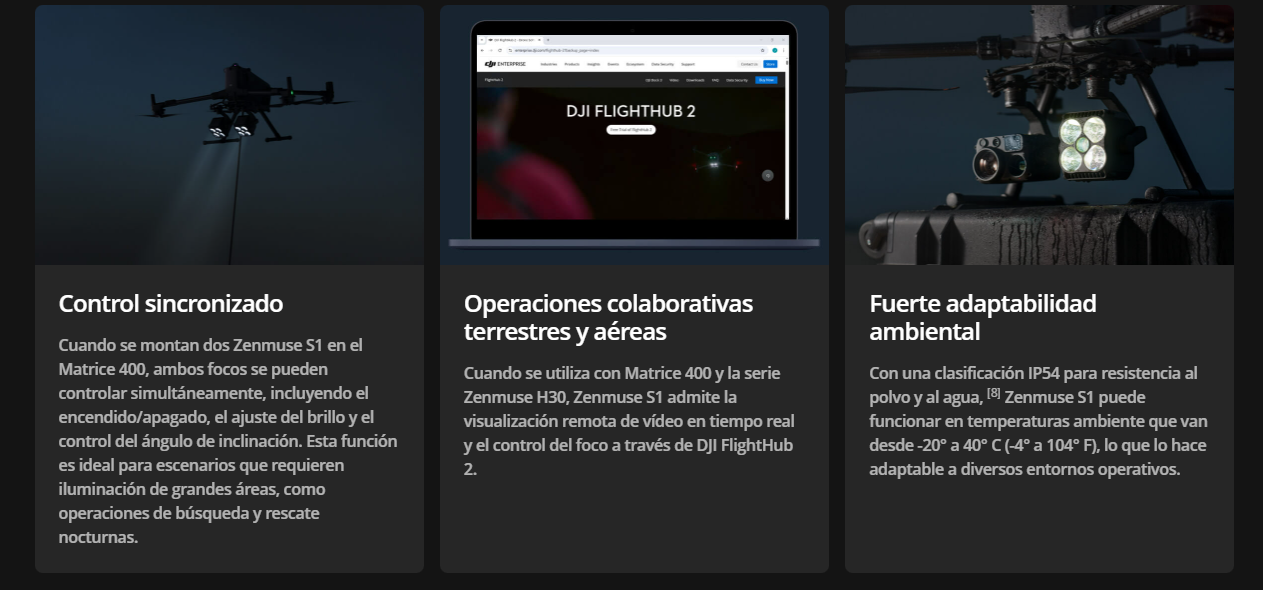

Control sincronizado

Cuando se montan dos Zenmuse S1 en Matrice 400, ambos focos se pueden controlar al mismo tiempo.

Alineación inteligente del haz

Cuando se utiliza con la serie Zenmuse H30 en Matrice 400, Zenmuse S1 emplea la sincronización del cardán para alinear automáticamente el haz del foco con la vista de la cámara.
